Reeyee DS
Scanner Laser 3D Manipulável
0.02mm Precisão de Digitalização, Alta precisão de Nível Metrológico
O REEYEE DS aplica um algoritmo inovador de controle de erros global. De acordo com a norma de teste VDI/VDE, a sua precisão de digitalização de uma única moldura pode atingir 0,02mm e a precisão volumétrica pode atingir 0,02+0,04mm/m, proporcionando-lhe uma experiência de inspeção 3D mais precisa.

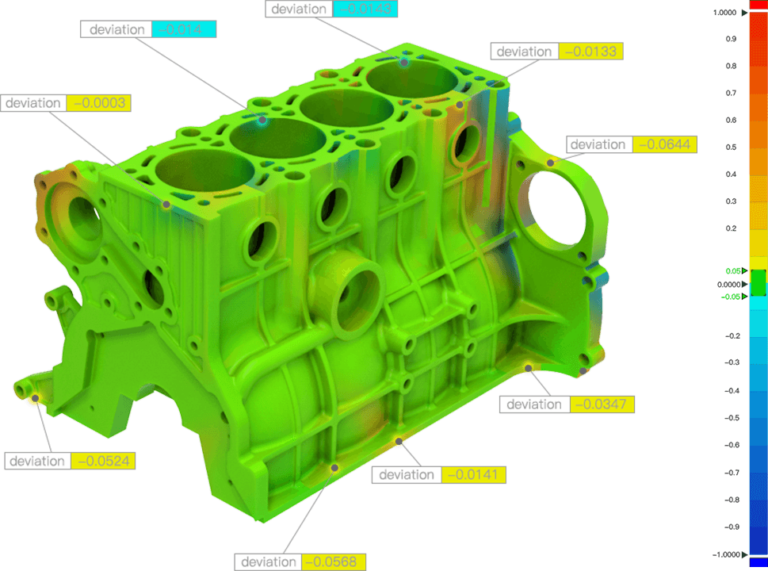

Precisão de repetição estável, o seu assistente de detecção 3d de confiança
Utilizamos o REEYEE DS para varrer repetidamente a esfera padrão e o bastão. Comparando os dados de medição 3d e os dados padrão da distância entre as duas esferas, podemos ver que o valor de desvio de dez digitalizações 3d está apenas entre 0,0013-0,0474m, variam a precisão de repetição estável e segura.
o resultado do teste da mesma peça é consistente depois de muitas vezes medido
Quando a mesma peça é digitalizada e medida muitas vezes e o desvio entre os dados digitalizados é comparado, o valor do desvio é a precisão da repetição.

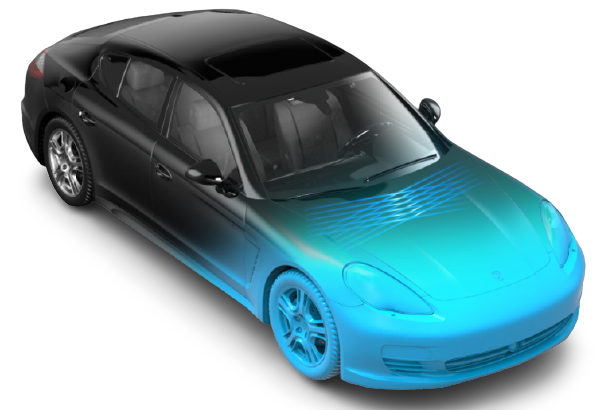

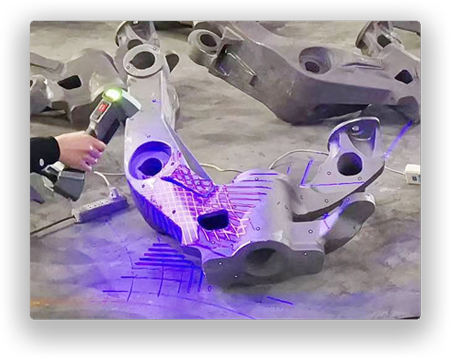

Grande enquadramento e digitalização em alta velocidade, fácil para peças complexas de grandes dimensões.
A moldura de digitalização única do REEYEE DS pode atingir 510mm*520mm. Combinado com o poderoso algoritmo de visão 3D, a sua velocidade de varrimento pode ser tão rápida como 1.020.000 pontos/segundo, e a velocidade de reconstrução de dados pode atingir 70FPS no computador de gama alta, trazendo aos utilizadores uma experiência de varrimento mais suave e mais eficiente.
Velocidade de varrimento: 650.000 pontos/segundo
Velocidade de digitalização: 1020.000 pontos/segundo
0.05mm de distância do ponto espacial, detalhes de superfície muito mais completos.
A distância do ponto espacial é tão pequena quanto 0,05mm, o que faz com que o REEYEE DS possa facilmente capturar detalhes bem mais ricos e exibir os detalhes dedicados da peça em alta resolução, a fim de cuidar das suas necessidades diversificadas de digitalização 3D.
Luz Source：14 linhas + 1 linha de luz laser azul (REEYEE DS7)
22 linhas + 1 linha de luz laser azul (REEYEE DS11)

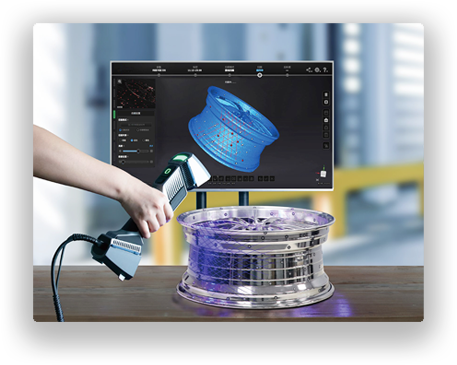

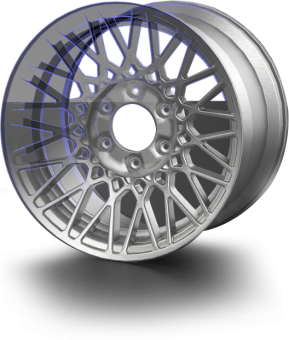

Sem medo de superfície preta ou reflexiva, adaptabilidade de material
Graças ao poderoso algoritmo de visão 3D, o REEYEE DS suporta a mudança em tempo real, com um clique, das características do objeto no software de acordo com as características do material de superfície do objeto digitalizado, o que facilita o trabalho de digitalização de materiais de superfície complexos.

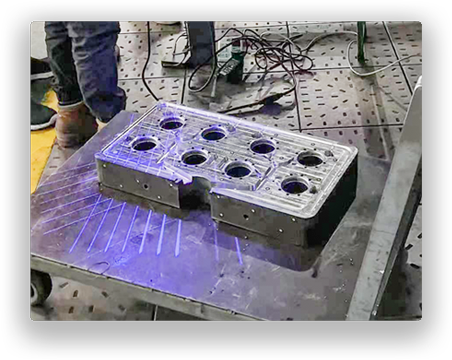

Modos de digitalização dupla, maior adaptabilidade de formas complexas
O REEYEE DS suporta dois modos de varrimento: varrimento de várias linhas, e varrimento de uma linha. As linhas de varrimento multi-feixe de laser azul cruzado têm uma vasta gama de varrimento e velocidade de varrimento rápido, o que é adequado para o varrimento de peças médias e grandes, enquanto que o modo de linha laser azul de feixe único é adequado para o varrimento de peças com formas complexas, tais como furos profundos e ranhuras estreitas.
O design atencioso torna a digitalização 3D mais fácil

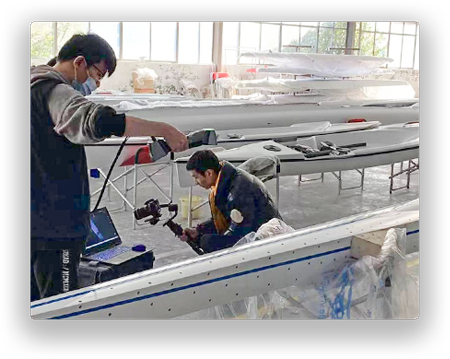

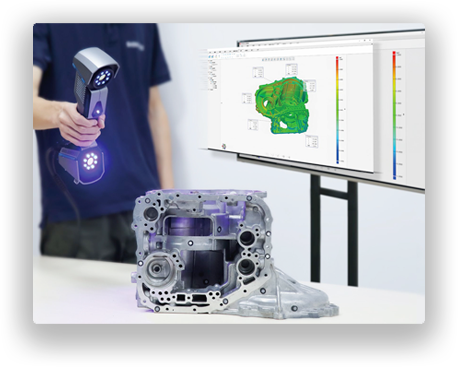

Exemplos de aplicação

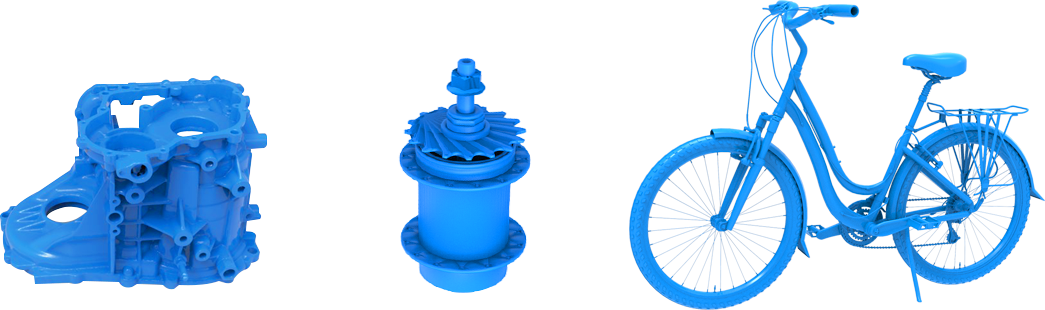

O REEYEE DS Blue Laser Scanner 3D portátil pode satisfazer as necessidades diversificadas de detecção 3D em muitas indústrias. Pode fornecer soluções de detecção tridimensional de alta precisão para a indústria automóvel, transportes e aviação, indústria aeroespacial, indústria de inspeção de moldes, indústria de produtos energéticos, indústria de maquinaria e muitas outras indústrias.
Parâmetros Aviso: Os parâmetros abaixo são apenas para sua referência.
| Modelo | Reeyee DS7 | Reeyee DS11 |
| Modo de digitalização | Varredura de várias linhas, varredura de uma linha | |
| Verificação de precisão | Até 0,02 mm | |
| Precisão Volumétrica | 650.000 pontos / s | 1.020.000 pontos / s |
| Distância de trabalho sugerida | 500mm | |
| Máx. Profundidade de Campo | 300mm-700mm | |
| Máx. Área Única de Escaneamento | 510 mm * 520 mm | |
| Distância do Ponto | 0,05mm-3mm | |
| Fonte de luz | 14 linhas + 1 linha de luz laser azul | 22 linhas + 1 linha de luz laser azul |
| Classificação da Luz | Classe 2M (olho humano seguro) | |
| Conectividade | USB 3.0 | |
| Medição de Produto | 298 mm * 90 mm * 74,5 mm | |
| Peso do Produto | 670g | |
| Poder | 12 V, 5,0 A | |
| Temperatura de trabalho | 0-40 ℃ | |
| Umidade de Trabalho | 10-90% | |
| Certificados | CE, ROHS | |
| Temperatura de operação | -20 ~ 40 ℃ | |
| Configuração de computador sugerida | Sistema: Win10, 64 bits; Placa de vídeo: NVIDIA GTX1080 ou superior; Memória de vídeo: ≥4G; CPU: I7-8700 ou superior; Memória: ≥32 GB | |
